Weingarten Pressenlinie -
Kopfpresse 12000kN und 5 Folgepressen je 8000kN
Lieferungen und Leistungen der IET Industrielle Elektrotechnik:
- Demontage der gesamten alten
Elektrik vor der Umstellung.
- Erneuerung der gesamten elektrischen Steuerung der Pressen.
- Verwendung von PILZ
PSS3000 mit SafetyBUS p und SIEMENS Simatic S7 mit Profibus DP.
- Elektron. Nockenschaltwerk.
- Visualisierung mit SIEMENS HMI.
- Neue regelbare Hauptantriebe 132 bzw. 160KW mit 4Q-Frequenzumrichter.
- Einbau von Wegmeßsystemen für die Verstellachsen.
- Automat. Druckreglung von Stößelgewichtsausgleich, Ziehkissen u. a.
- Komplette Elektrokonstruktion und Softwareerstellung.
- Erstellung und Lieferung der elektr. Steuerung.
- Vollständige Elektroinstallation und Inbetriebnahme.
- Dokumentation.
- Schulung / Einweisung.
- Produktionsbegleitung.
- Service. |
|
|

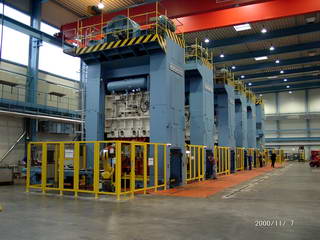

Kopfpresse 12000kN.
Liniensteuerung mit PILZ PSS3000 und SafetyBUSp.
|
|
|

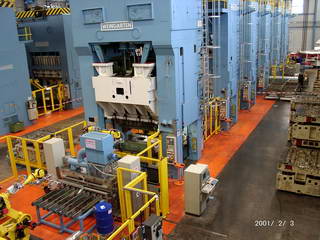

Folgepressen 8000kN.

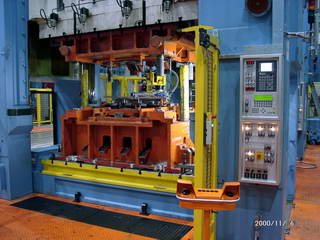

Visualisierung über Siemens OP17.
|
|
|
Auslaufseite der Pressenlinie.
Not-Aus und Schutzkreis mit SafetyBUSp.
|
|
|

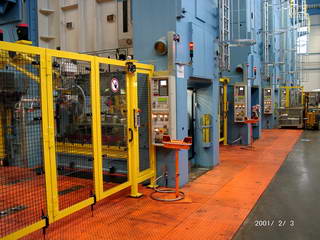

Einheitliche Bedienung an allen Pressen.
|
|
|

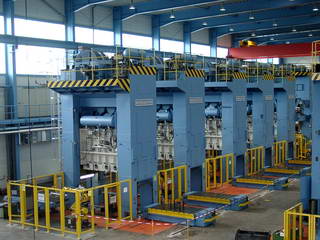

Pressen mit ausgefahrenen Schiebetischen.
|
|
|

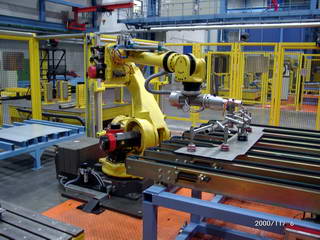

Platinenzuführung mit Roboterhandling.
|
|
|

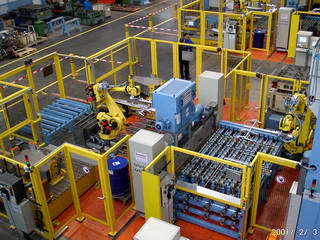

Sprühbefettung mit vorwählbaren Sprühbildern.
|
|
|

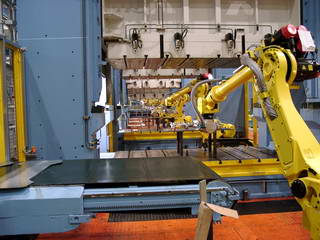

Teiletransport bis zur Ausschleusung der Fertigteile. durch
Roboterhandling, kurze Rüstzeiten, flexible Fertigung.
|
|
|
|
