Pressenlinie - Kopfpresse 16000kN und 4 Folgepressen je 12000kN

Lieferungen und Leistungen der IET Industrielle Elektrotechnik:

- Demontage der gesamten alten Elektrik vor der Umstellung.
- Erneuerung der gesamten elektrischen Steuerung der Pressen.
- Verwendung von PILZ PSS3000 mit SafetyBUS p und SIEMENS Simatic S7 mit Profibus DP.
- Elektron. Nockenschaltwerk.
- Visualisierung mit SIEMENS HMI.
- Neue regelbare Hauptantriebe 160 bzw. 200KW mit 4Q-Frequenzumrichter.
- Einbau von Wegmeßsystemen für die Verstellachsen.
- Automat. Druckreglung von Stößelgewichtsausgleich, Ziehkissen u. a.
- Komplette Elektrokonstruktion und Softwareerstellung.
- Erstellung und Lieferung der elektr. Steuerung.
- Vollständige Elektroinstallation und Inbetriebnahme.
- Dokumentation.
- Schulung / Einweisung.
- Produktionsbegleitung.
- Service.

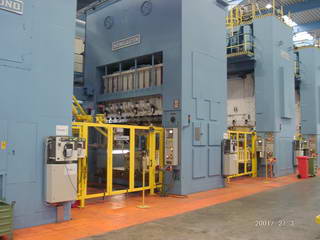

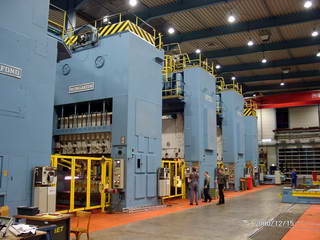

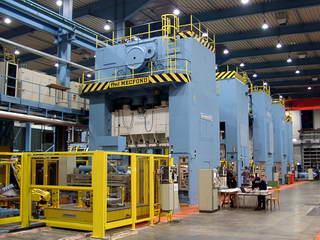

Kopfpresse 16000kN.
Liniensteuerung mit PILZ PSS3000 und SafetyBUSp.

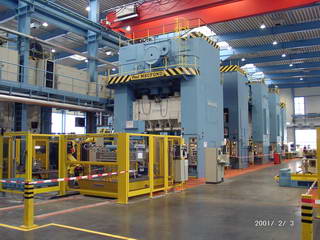

Folgepressen 12000kN.
Visualisierung über Siemens OP17.

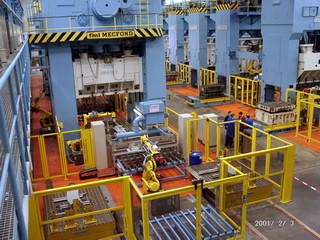

Platinenzuführung mit Roboterhandling.

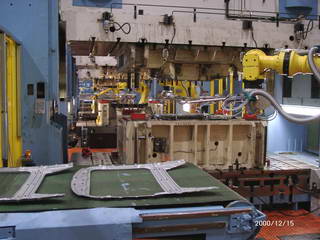

Sprühbefettung mit vorwählbaren Sprühbildern.




Einheitliche Bedienung an allen Pressen.




Alle Pressen verfügen über nachträglich eingebaute Schiebetische.




Teiletransport bis zur Ausschleusung der Fertigteile. durch Roboterhandling, kurze Rüstzeiten, flexible Fertigung.
